產品特點及用途
硅橡膠絕緣移動用耐高壓電纜所使用的絕緣及護層材料均為進口,所使用進口的硅橡膠等材料具有優越的耐高低溫、耐腐蝕、耐酸堿、耐油性能,并且耐高壓性能突出。電纜具有較好的柔軟性,耐磨抗拉性以及抗撕裂強度,尤其適合于冶金、電力、港口等需要移動安裝使用的行業,電纜可作為有移動、抗拉、耐熱等特殊要求的傳輸機械設備的動力傳輸線,本產品2000年獲國家專利證書,可代替同類進口電纜,用戶反映使用效果良好。
此移動用耐高壓電纜滿足交通運輸部《內河碼頭船舶岸電設施建設技術指南》中對供電電纜耐油、阻燃、防水、耐磨、柔性的要求,且能在電纜卷盤上長期卷繞使用。
產品執行標準
Q/HHTZH007
使用特性
1、交流額定電壓: 3.6/6kV、6/10kV、 8.7/10kV、 8.7/15kV、26/35kV,導體最高工作溫度: 180℃,最低環境溫度:- 40℃, 對溫度有特殊要求的可以定制。
2、電纜安裝敷設溫度應不低于-15C。
基本型號及名稱
型號 | 產品名稱 |
高壓扁平電纜 | |
YJGCFPB | 進口硅橡膠絕緣合成膠護套分相屏蔽移動用高壓扁平電纜 |
高壓圓電纜 | |
YJGCFP | 進口硅橡膠絕緣合成膠護套分相屏蔽移動用高壓圓電纜 |
備注:導體線芯中銅絲采用鍍錫,根據需要可加入鋼芯承拉。
五、主要技術指標
1、成品電纜導體(R類)直流電阻(符合GB3956規定)
標稱截面 | 20℃直流電阻≤Ω/km |
16 | 1.24 |
25 | 0.795 |
35 | 0.565 |
50 | 0.393 |
70 | 0.277 |
2、20℃時絕緣電阻不小于500MΩ·kM。
3、成品電纜經受以下電壓試驗不擊穿。
結構示意圖

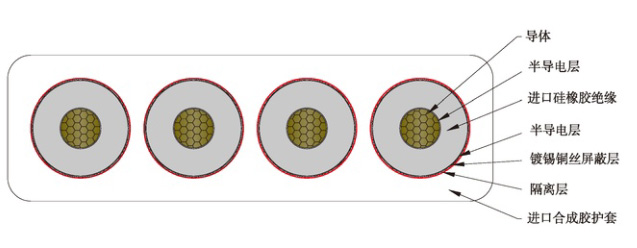

YJGCFPB結構示意圖

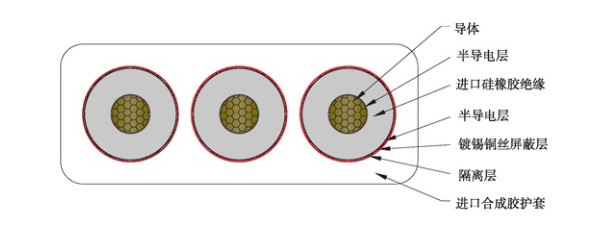

YJGCFPB結構示意圖

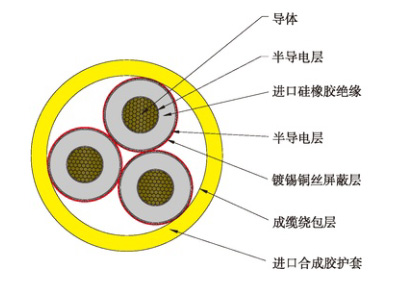

YJGCFP結構示意圖

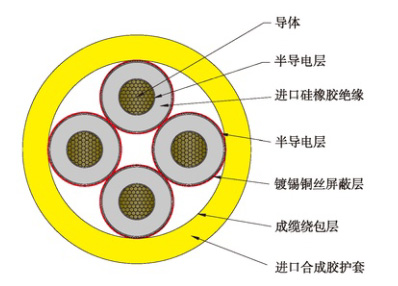

YJGCFP結構示意圖
